COPA 12

tubi in poliammide c-star

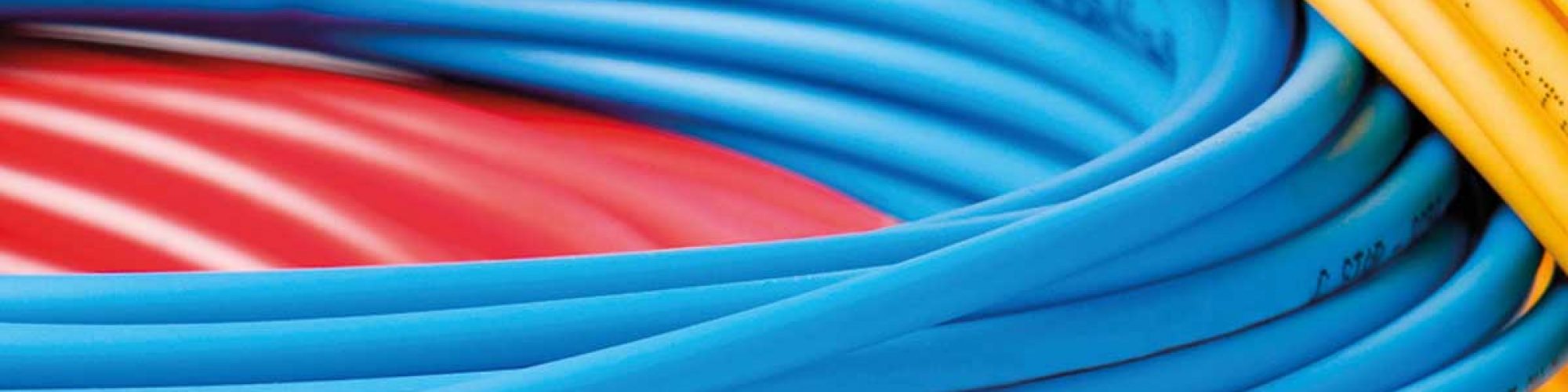

Questo tubo innovativo consente di unire le migliori caratteristiche del poliuretano e delle poliammidi in un unico prodotto. I tubi C.STAR, realizzati con un’esclusiva mescola di co- polimeri, offrono elevata flessibilità, ottimi raggi di curvatura, discreta resistenza agli agenti chimici, discreta resistenza alla temperatura. Questi tubi risultano ideali per il mercato della pneumatica industriale in cui si rendono necessari raggi di curvatura molto ristretti, pressioni fino a 12 bar rispetto agli 8 bar di resistenza del poliuretano e sono perfettamente compatibili con raccordi ad innesto rapido.

Cod. Ø Est. Ø Int. Spessore r. Curv. Press. es. 23°C Press. sc. 23°C Col.*
              NR NT AZ GI RO VE
TQA004002 4 mm 2 mm 1 mm 10 mm 31 bar 93 bar
TQA004025 4 mm 2,5 mm 0,75 mm 10 mm 22 bar 65 bar
TQA006004 6 mm 4 mm 1 mm 15 mm 19 bar 57 bar
TQA008006 8 mm 5,7 mm 1,15 mm 25 mm 16 bar 47 bar
TQA010008 10 mm 7,7 mm 1,15 mm 35 mm 12 bar 36 bar

TQA012009 12 mm 9 mm 1,5 mm 45 mm 13 bar 40 bar

*altri colori soggetti a disponibilità. Per lotti minimi Castello Italia S.p.A. produce secondo tabella RAL o su specifica del cliente.
TOLLERANZA

Le tolleranze sul diametro esterno sono:


Ø Ext 4 mm - 10 mm: +/- 0,10 mm
Ø Ext 11 mm - 12 mm: +/- 0,15 mm


Su specifica richiesta Castello Italia S.p.A. può offrire tubi con tolleranze più ristrette


MARCATURA
La marcatura standard è:

4X1 mm - CoPA 12 - C.STAR - 05002789 - 19 - 155 - 10:330:32
TEMPERATURA D'USO
Da -40° C a + 100° C
RESISTENZE CHIMICHE
Controllare la tabella
LUNGHEZZA MATASSA

0025 25 mt
0050 50 mt
0100 100 mt

Tolleranza sulla lunghezza della matassa +/- 2%
VARIAZIONE PRESSIONI
In funzione alla temperatura
% PRESS. TEMP
100% 23° C
83% 30° C
71% 40° C
62% 50° C
55% 60° C
E' vietato l'uso dei tubi spirali di Castello Italia S.p.A. per i settori alimentare e medicale
