PA 10.12 HL (RIGIDO)

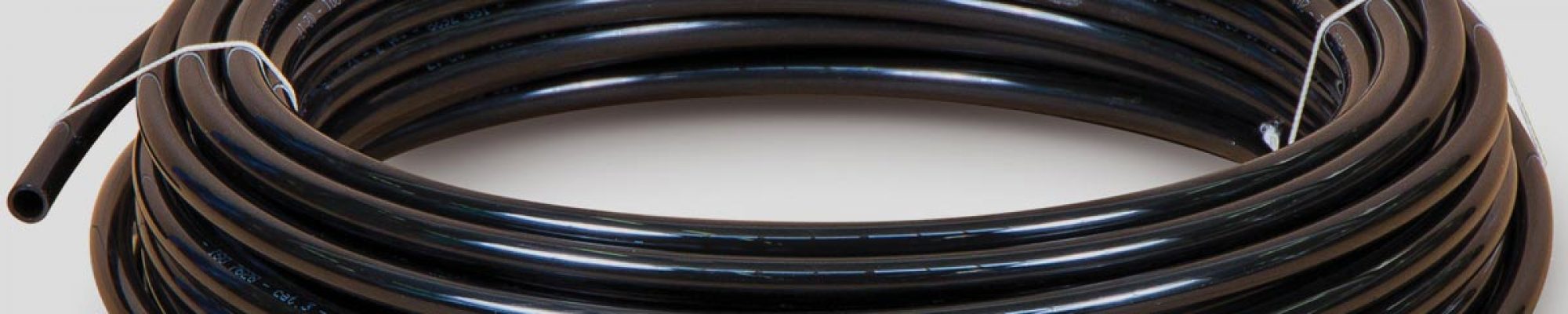

tubi in pa 10.12 hl c-pro
I tubi in PA10.12 sono stati testati da ente terzo secondo la normativa ISO 7628/2010 con esito positivo. I tubi C.PRO possono sostituire i tubi in PA11 e in PA12 in varie applicazioni di pneumatica industriale grazie a delle proprietà meccaniche simili. I tubi in PA10.12 HL possono essere utilizzati per pressioni elevate nei sistemi d’ingrassaggio o di nebulizzazione. I tubi flessibili in PA10.12 PHL possono essere utilizzati per varie applicazioni pneumatiche e industriale.
Cod. Ø Est. Ø Int. Spessore r. Curv. Press. es. 23°C Press. sc. 23°C Col.*
              NR NT
T8R004025 4 mm 2,5 mm 0,75 mm 30 mm 62 bar 185 bar
T8R004002 4 mm 2 mm 1 mm 25 mm 89 bar 267 bar
T8R005003 5 mm 3 mm 1 mm 40 mm 67 bar 200 bar
T8R006003 6 mm 3 mm 1,5 mm 50 mm 89 bar 267 bar
T8R635336 6,35 mm (1/4) 3,36 mm 1,495 mm 50 mm 83 bar 250 bar
T8R008004 6 mm 4 mm 1 mm 45 mm 53 bar 160 bar
T8R008005 8 mm 5 mm 1,5 mm 30 mm 62 bar 186 bar
T8R008006 8 mm 6 mm 1 mm 50 mm 38 bar 114 bar
T8R952005 9,25 mm (3/8") 5 mm 2,26 mm 50 mm 83 bar 250 bar
*altri colori soggetti a disponibilità. Per lotti minimi Castello Italia S.p.A. produce secondo tabella RAL o su specifica del cliente.
TOLLERANZA

Le tolleranze sul diametro esterno, secondo Iso 7628, sono:


Ø Ext 3 mm - 10 mm: +/- 0,10 mm
Ø Ext 11 mm - 20 mm: +/- 0,15 mm


Su specifica richiesta Castello Italia S.p.A. può offrire tubi con tolleranze più ristrette


MARCATURA
La marcatura standard è:

ISO 7628 CAT.22-8 X 1 mm-PA10.12HL-C.PRO-07005329-19 257-10:30:32
TEMPERATURA D'USO
Da -60° C a + 130° C
RESISTENZE CHIMICHE
Controllare la tabella
LUNGHEZZA MATASSA

0025 25 mt
0050 50 mt
0100 100 mt

Tolleranza sulla lunghezza della matassa +/- 2%
VARIAZIONE PRESSIONI
In funzione alla temperatura
% PRESS. TEMP
100% 23° C
81% 30° C
61% 40° C
50% 50° C
44% 60° C
39% 70° C
34% 80° C
31% 90° C
28% 100° C
26% 110 C
23% 120° C
21% 130° C
E' vietato l'uso dei tubi spirali di Castello Italia S.p.A. per i settori alimentare e medicale
