PA 12 ATEX *

*Disponibile su richiesta

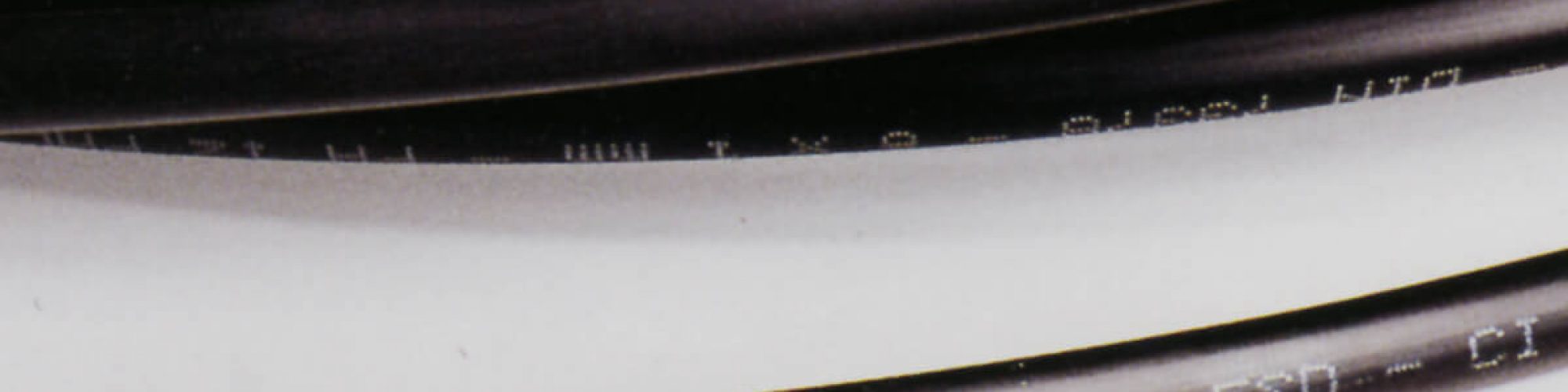

tubi in Poliammide 12 c-esd

I tubi C.ESD in Poliammide 12 nascono dall’introduzione delle nanotecnologie nei materiali plastici permettendo di creare un tubo antistatico flessibile per il passaggio dell’aria ed altri fluidi.
Questi tubi sono classificabilli AETEX II 2 G/D.
Le loro principali applicazioni (ATEX) sono:

  • Trasporto di fluidi infiammabili
  • Utilizzo di tubi pneumatici in atmosfera esplosiva
Cod. Ø Est. Ø Int. Spessore r. Curv. Press. es. 23°C Press. sc. 23°C Res. di sup. spec. Col.*
                NR
T2A004002 4 mm 2,5 mm 0,75 mm 19 mm 9 bar 36 bar 10x10 Ohm³
T2A006004 6 mm 4 mm 1 mm 35 mm 22 bar 67 bar 10x10 Ohm³
T2A008006 8 mm 6 mm 1 mm 40 mm 16 bar 48 bar 10x10 Ohm³
T2A010008 10 mm 8 mm 1 mm 60 mm 12 bar 37 bar 10x10 Ohm³
T2A012010 12 mm 10 mm 1 mm 85 mm 10 bar 31 bar 10x10 Ohm³
*altri colori soggetti a disponibilità. Per lotti minimi Castello Italia S.p.A. produce secondo tabella RAL o su specifica del cliente.
TOLLERANZA

Le tolleranze sul diametro esterno sono:


Ø Ext 4 mm - 8 mm: +/- 0,10 mm
Ø Ext 10 mm - 12 mm: +/- 0,15 mm


Su specifica richiesta Castello Italia S.p.A. può offrire tubi con tolleranze più ristrette


MARCATURA
La marcatura standard è:

8x1 mm - PA HIPHL - C.ESD - ATEX II 2 G/D - 06002177 - 19 - 064 - 10:30:32
TEMPERATURA D'USO
Da -60° C a + 130° C
RESISTENZE CHIMICHE
Controllare la tabella
LUNGHEZZA MATASSA

0025 25 mt
0050 50 mt
0100 100 mt

Tolleranza sulla lunghezza della matassa +/- 2%
VARIAZIONE PRESSIONI
In funzione alla temperatura
% PRESS. TEMP
100% 23° C
87% 30° C
74% 40° C
64% 50° C
57% 60° C
52% 70° C
47% 80° C
44% 90° C
40% 100° C
36% 110° C
33% 120° C
30% 130° C
SCHEDA TECNICA DELLA MATERIA PRIMA
Caratteristica Metodo test Unità di misura C.ESD
Modulo elastico E ISO 527 MPa 350
Carico di rottura ISO 527 MPa 35
Allungamento a rottura ISO 527 % >50
Resistenza all'urto (+23°C) ISO 179/2-1eU KJ/m² no break
Durezza Shore D ISO 868 - 63
E' vietato l'uso dei tubi spirali di Castello Italia S.p.A. per i settori alimentare e medicale
