PA 6 HL (RIGIDO)

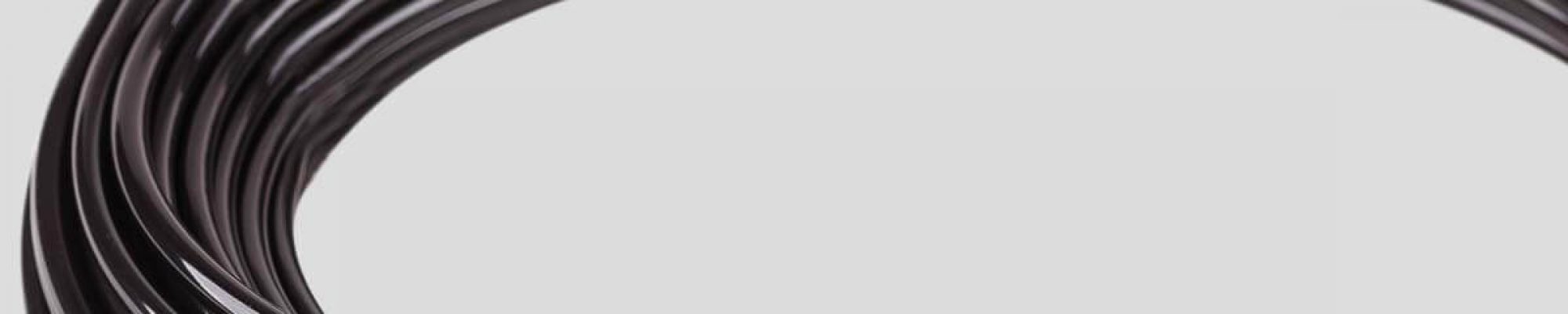

tubo pa6 hl c-six

I tubi rigidi C.SIX in Poliammide PA6 HL sono utilizzati nelle applicazioni pneumatiche e industriali ad alta pressione in ambienti controllati.

Cod. Ø Est. Ø Int. Spessore Press. es. 23°C Press. sc. 23°C Col.*
            NR NT
T6R004002 4 mm 2 mm 1 mm 89 mm 267 bar
T6R006004 6 mm 4 mm 1 mm 53 mm 160 bar
T6R006003 6 mm 3 mm 1,5 mm 89 mm 267 bar
T6R008006 8 mm 6 mm 1 mm 38 mm 114 bar
T6R010008 10 mm 8 mm 1 mm 30 mm 89 bar
T6R012010 12 mm 10 mm 1 mm 24 mm 73 bar
*altri colori soggetti a disponibilità. Per lotti minimi Castello Italia S.p.A. produce secondo tabella RAL o su specifica del cliente.
TOLLERANZA

Le tolleranze sul diametro esterno, sono:


Ø Ext 4 mm - 10 mm: +/- 0,15 mm
Ø Ext 11 mm - 12 mm: +/- 0,20 mm


Su specifica richiesta Castello Italia S.p.A. può offrire tubi con tolleranze più ristrette


MARCATURA
La marcatura standard è:

- 8x1 mm - PA 6 HL - C.SIX - 04002133 - 19 - 057 - 10:30:32
TEMPERATURA D'USO
Da -60° C a + 130° C
RESISTENZE CHIMICHE
Controllare la tabella
LUNGHEZZA MATASSA

0025 25 mt
0050 50 mt
0100 100 mt

Tolleranza sulla lunghezza della matassa +/- 2%
VARIAZIONE PRESSIONI
In funzione alla temperatura
% PRESS. TEMP
100% 23° C
83% 30° C
71% 40° C
58% 50° C
54% 60° C
51% 70° C
48% 80° C
46% 90° C
41% 100° C
36% 110 C
33% 120° C
30% 130° C
E' vietato l'uso dei tubi spirali di Castello Italia S.p.A. per i settori alimentare e medicale
