PU SH. A98

tubi poliuretano c-flex-98

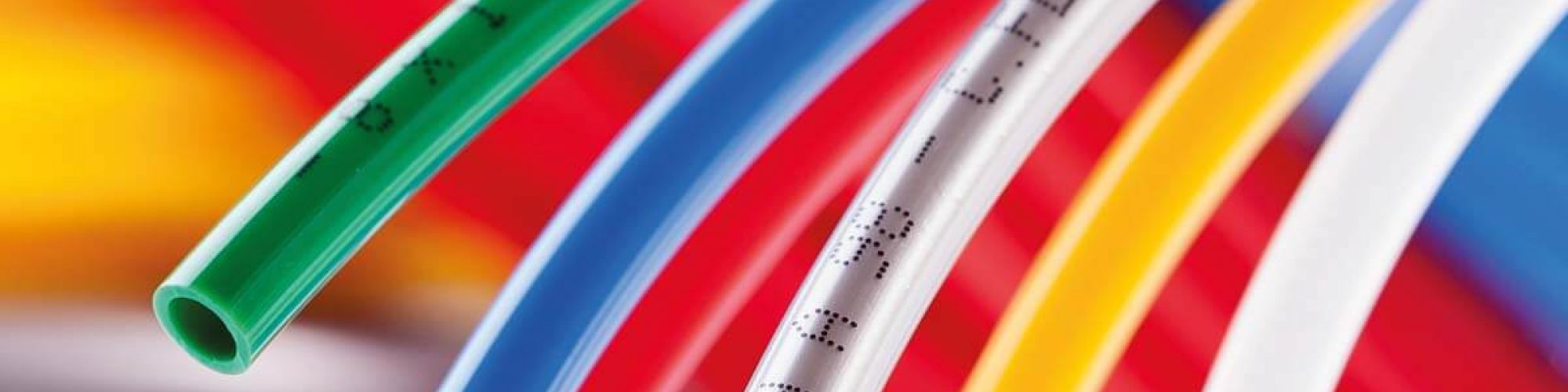

I tubi flessibili C.FLEX 98 in poliuretano poliestere shore 98 A sono utilizzati nel 90% delle applicazioni della pneumatica industriale quando la pressione non supera 8 bar. Questi tubi sono apprezzati per la loro grande flessibilità, raggio di curvatura stretto e un’eccellente resistenza alla piegatura.

Cod. Ø Est. Ø Int. Spessore r. Curv. Press. es. 23°C Press. sc. 23°C Col.*
              NR NT AZ GI RO VE
TUC003015 3 mm 1,5 mm 0,75 mm 10 mm 22 bar 67 bar
TUC004025 4 mm 2,5 mm 0,75 mm 10 mm 15 bar 46 bar
TUC004002 4 mm 2 mm 1 mm 15 mm 22 bar 67 bar
TUC005003 5 mm 3 mm 1 mm 10 mm 17 bar 50 bar
TUC006004 6 mm 4 mm 1 mm 20 mm 13 bar 40 bar
TUC008006 8 mm 5,7 mm 1,15 mm 25 mm 10 bar 29 bar
TUC008055 8 mm 5,5 mm 1,25 mm 35 mm 14 bar 41 bar
TUC008005 8 mm 5 mm 1,5 mm 25 mm 17 bar 51 bar
TUC010008 10 mm 7,7 mm 1,15 mm 35 mm 7 bar 22 bar
TUC010075 10 mm 7,5 mm 1,25 mm 30 mm 10 bar 29 bar
TUC010007 10 mm 7 mm 1,5 mm 25 mm 12 bar 35 bar
TUC012009 12 mm 9 mm 1,5 mm 45 mm 10 bar 29 bar
TUC012008 12 mm 8 mm 2 mm 35 mm 13 bar 40 bar
*altri colori soggetti a disponibilità. Per lotti minimi Castello Italia S.p.A. produce secondo tabella RAL o su specifica del cliente.
TOLLERANZA

Le tolleranze sul diametro esterno sono:


Ø Ext 4 mm - 8 mm: +/- 0,10 mm
Ø Ext 10 mm - 12 mm: +/- 0,15 mm


Su specifica richiesta Castello Italia S.p.A. può offrire tubi con tolleranze più ristrette


MARCATURA
La marcatura standard è:

8x1 mm - PU SH A 98 - C.FLEX - 08001135 - 19 - 113 - 10:30:32
TEMPERATURA D'USO
Da -40° C a + 60° C
RESISTENZE CHIMICHE
Controllare la tabella
LUNGHEZZA MATASSA

0025 25 mt
0050 50 mt
0100 100 mt

Tolleranza sulla lunghezza della matassa +/- 2%
VARIAZIONE PRESSIONI
In funzione alla temperatura
% PRESS. TEMP
100% 23° C
83% 30° C
72% 40° C
64% 50° C
47% 60° C
E' vietato l'uso dei tubi spirali di Castello Italia S.p.A. per i settori alimentare e medicale
